一、行业背景：小型化与远距离的矛盾
在工业 RFID 领域，读写器体积与识别距离长期存在此消彼长的技术平衡关系。大尺寸设备依托充足的天线面积与散热空间，可轻松实现 3 米以上远距离识别；常规紧凑型设备受物理尺寸约束，天线增益受限，市面多数同类产品有效识别距离集中在 30 至 50 厘米区间。
作为行业标杆品牌的代表性产品，德国 SICK RFU610 主打小型化工业超高频读写器定位，官方公布外形尺寸为 92×80×38mm，标称识别距离为 0.5 米；倍加福 F190 系列则在紧凑机身设计中实现了 1 至 2 米的识别距离，该方案采用分体式架构，需搭配外接独立评估单元配套使用。

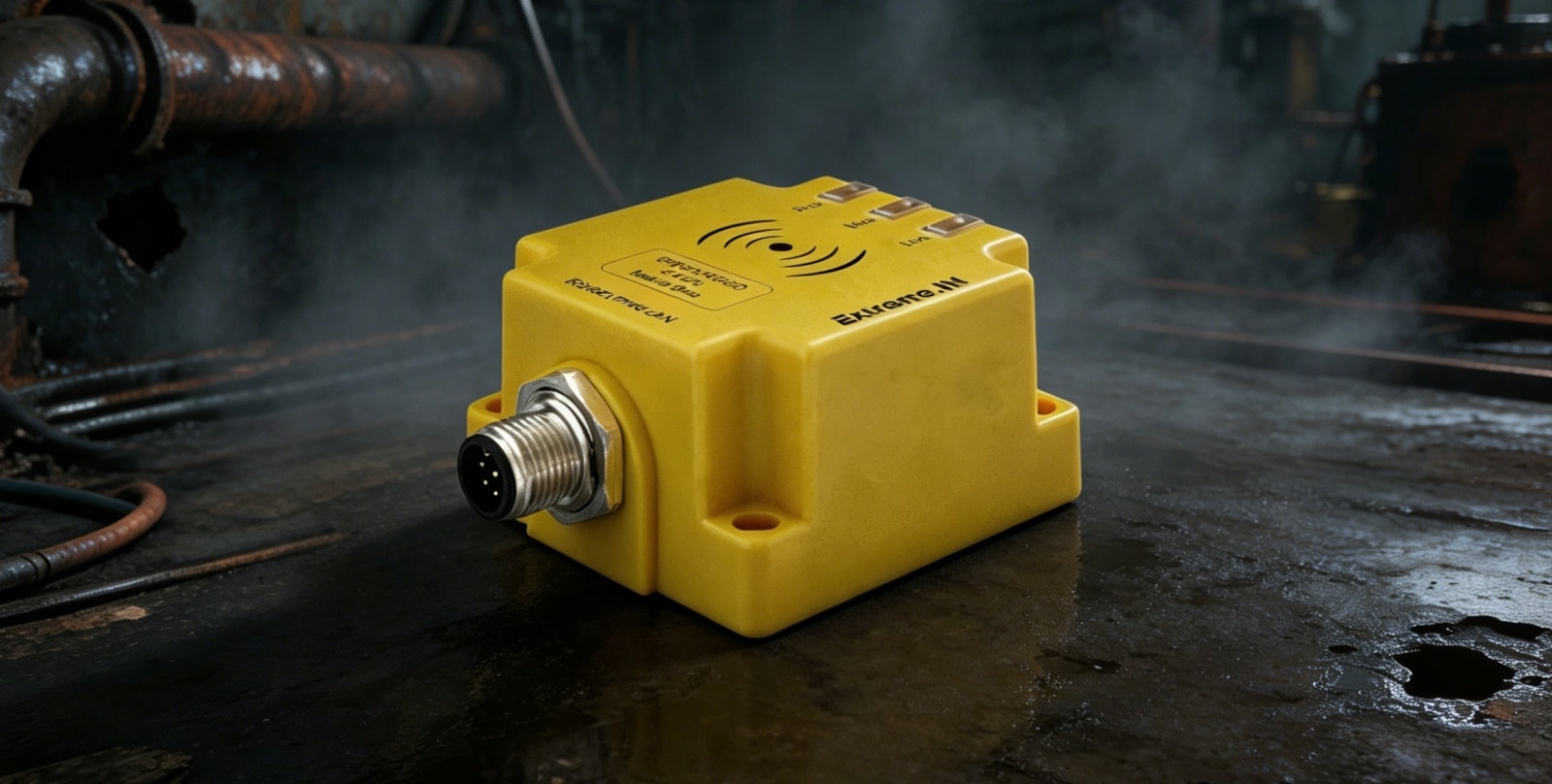

不同技术路线对应不同的应用场景需求，这也形成了产线现场的典型应用痛点：狭小工位无法适配大体积设备，而常规小型设备识别距离有限，在高速产线中易出现标签未进入识别区域就完成流转的情况。极进电子 EX-RFR-R100D 正是针对这一细分场景设计，在 60×60×33mm 的一体化紧凑机身内，同时实现了工业级防护等级与 1.5 至 2 米的稳定实际识别距离，为用户提供了更多元的选型方案。
二、结构设计：铝合金骨架 + 全注塑外包
EX-RFR-R100D 并非简单的塑料外壳读写器，其结构分为内外两层。
内层为铝合金壳体，承担三个职能：一是作为电磁屏蔽层，隔绝外部干扰信号进入射频电路；二是为内部功放模块和处理器提供结构支撑；三是铝合金壳体向外延伸出散热模块，将射频发射时产生的热量快速传导至外部。这一设计在长时间高功率连续读取工况下尤为关键，避免了因现成热量积聚导致的功率衰减和读取不稳定。
外层为全注塑封装。在铝合金壳体组装、内部电路板完成灌胶密封之后，整机再进行注塑包覆，形成无缝外护层。这种”铝壳散热 + 注塑密封”的双层结构，与传统读写器”铝壳直露 + O 型圈防水”的方案有本质区别：注塑层本身就是防水层，不存在密封圈老化失效的问题；同时注塑材料在酸碱化学品环境中的耐受性远超铝合金阳极氧化层。
整机在通电运行状态下浸入 1 米深水中，可持续 7×24 小时正常工作，内部无渗水、无凝露、无误读。这意味着设备可以直接部署在需要定时高压水枪冲洗的产线工位，或长期暴露于油雾、切削液喷溅的加工环境中。
三、射频设计：窄波束、远读距、防串读
EX-RFR-R100D 的内部天线经过四轮迭代优化，采用定向窄波束辐射方案。传统小型读写器为了覆盖更宽的识别区域，通常采用宽波束天线，能量在广角范围内分散，读距难以突破 100 厘米，且极易误读相邻工位的标签。EX-RFR-R100D 将天线方向图收窄，能量集中在前方锥形区域内，在牺牲部分覆盖角度的前提下，将有效识别纵深推至 1.5 至 2 米。
产品规格书标注的识别距离为 ≤100cm，系在最不利条件下的保守值：标签贴附于金属背板、读写器发射功率调至最低、周边存在多台变频器同时运行。实际工业部署中，配合标准 Alien H3 标签，空旷环境 1.5 米内稳定零漏读，2 米内偶有波动但仍能满足产线节拍要求。
窄波束方案的另一项收益是天然抗串读。波束边缘能量衰减迅速，相邻工位的标签信号被有效抑制。同时，EX-RFR-R100D 固件内置了防误读抑制算法，对接收到的标签信号进行 RSSI 阈值过滤和时域一致性校验，进一步降低因环境反射、多径效应导致的偶发误识别。在某新能源电池模组产线的实测中，14 个工位间距不足 30 厘米，全部部署 EX-RFR-R100D 后未发生一起跨工位串读事件。
四、工业防护与线缆方案
防尘防水方面，EX-RFR-R100D 通过了 IP67 等级认证，测试标准为整机浸入 5 米深静水持续24小时。在此基础上，铝合金壳体延伸出的散热模块被注塑层包裹，不形成缺口，长期浸水工况下散热路径不受影响。
设备标配工业级 M12 航空插头，接口自身达到独立密封等级。在连接线缆方面，提供三种可替换外被方案：
- 防火花喷溅外被：采用阻燃硅橡胶护套，耐受焊接飞溅和高温金属碎屑，适用于焊装车间和热加工工位。
- 防切削液外被：采用氟塑料护套，长期接触切削液、乳化液、清洗溶剂不膨胀、不脆化，适用于 CNC 加工中心和磨削工位。
- 耐弯折外被：采用高柔性 PUR 护套，通过拖链弯折测试，适用于 AGV 车载读写器和机器人末端执行器等动态应用场景。
线缆通过航空插头与读写器连接，更换不同外被线缆无需拆机，即插即用。
五、工业组网：从单点到系统
EX-RFR-R100D 标配 Modbus RTU 和 Modbus TCP 双协议，单机可直接接入西门子、三菱、基恩士等主流品牌 PLC，无需中间协议转换设备。

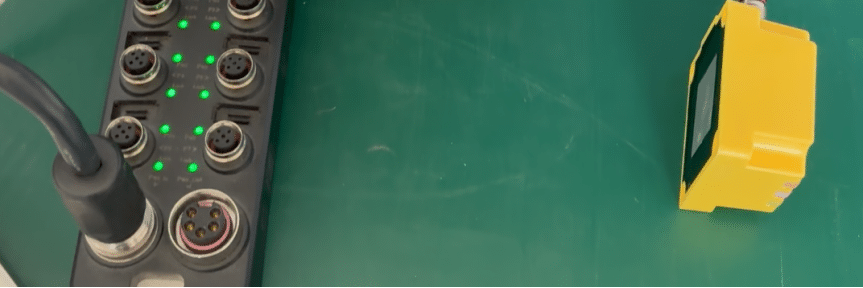

多点位部署场景中，多台 EX-RFR-R100D 通过 RS485 总线级联，统一汇入一台 RFID 主站。主站承担协议网关职能，将整条 RS485 子网的数据桥接至工业以太网，支持 PROFINET、EtherNet/IP、CC-Link 等主流工业协议。PLC 侧不再需要为每台读写器分配独立的以太网节点，所有读写器在主站层面呈现为一个统一的 IO 设备映像。
这一架构在大型产线中的直接价值体现在布线成本上。以某汽车焊装线为例，一个工段部署 16 台 EX-RFR-R100D，仅需在头尾两台主站处各拉一根网线至控制柜，中间 16 个工位完全通过 RS485 总线覆盖，省去了 12 根独立网线、12 个交换机端口以及对应的桥架施工费用。从硬件安装到 PLC 联调完成，总耗时一个工作日。
六、行业应用
EX-RFR-R100D 已在以下行业和场景完成批量部署并稳定运行：
- 新能源电池制造：模组装配线托盘级工序追溯，14 台读写器在 30 厘米间距下零串读，替代原有人工扫码方案后追溯准确率提升至 100%。
- 汽车零部件焊装：焊装夹具和滑橇载体的身份识别，读写器直接部署在焊接工位旁，窄波束设计在密集金属反射环境中保持稳定识别。
- 3C 电子 SMT 产线：贴片机上下料工位物料追踪，60mm 宽度嵌入设备间隙，替代原有光电传感器方案实现物料级精准管控。
- 智能仓储货架：货位级一对一精准识别，全注塑外壳耐受仓库清洁剂和消毒液定期喷洒。
- AGV 站点定位：车载部署，耐弯折线缆适配 AGV 转向机构的反复运动，读写器在车身震动工况下长期无故障运行。
