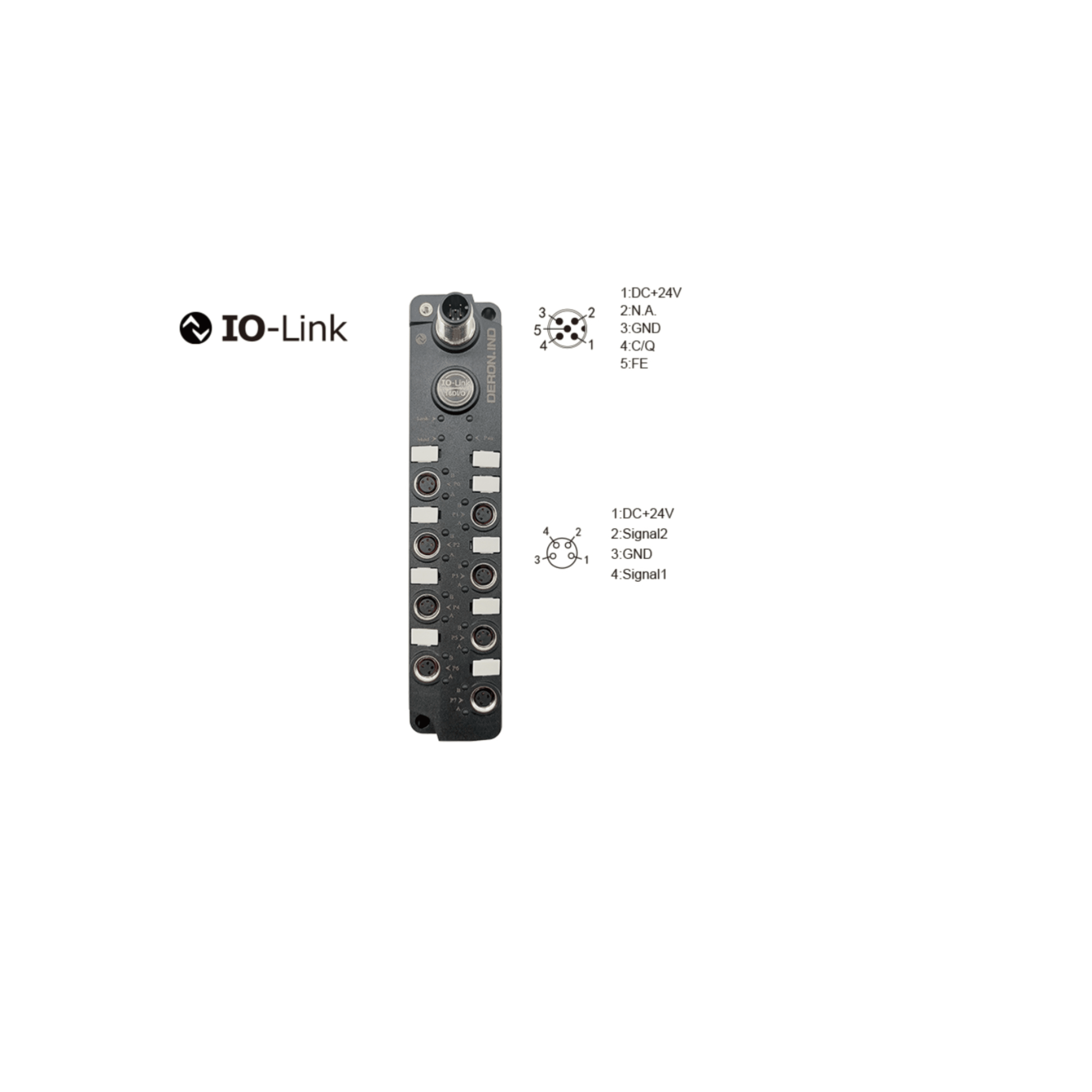

M8 IO-Link数字量可配置型模块
接口采用IO-Link (Class A)方案
通信口：M12(A-code)
I/O端口：M8×8
信号类型：16DI/DO；8DI/DO
配置
LS-A-SW16P/N-M08
LS-A-SW08P-NM08
信号类型
SW16:16DI/DO,数字量可配置型
SW08:8DI/DO,数字量可配置型
极性
PNP
NPN
NPN
| 接口规格 | 8DI/DO | 16DI/DO |
| 产品系列 | LS-A-SW08□-M08 | LS-A-SW16□-M08 |
| 通信入口 | 插件式：M12(B-code)5针 | |
| I/O接口 | 插件式：M8 3孔 | 插件式：M8 4孔 |
| 电气参数 | ||
| I/O通道数 | 8通道 | |
| 信号数量 | 8DI/DO | 16DI/DO |
| 极性 | NPN、PNP | |
| 供电电压 | 18~30.2V DC，corresponding to EN 61131-2 | |
| 纹波 | ＜1% | |
| 空载电流 | ≤21mA | |
| 负载电流(Pin 1) | Max. 200mA(temperature-dependent) | |
| US总电流 | Max. 3.5A | |
| 诊断 | ||
| 通信状态 | 有 | |
| 供电监测 | 有 | |
| 短路和过载保护 | 有 | |
| 一般数据 | ||
| 外壳材质 | PC+ABS | |
| 防护等级 | IP67、IP69K | |
| 耐温范围 | -5℃~70℃ | |
| 存储温度 | -20℃~70℃ | |
| 安装方式 | 直接安装/支架安装 | |
| 尺寸(mm) | 164.6L×36W×37.2H | |
