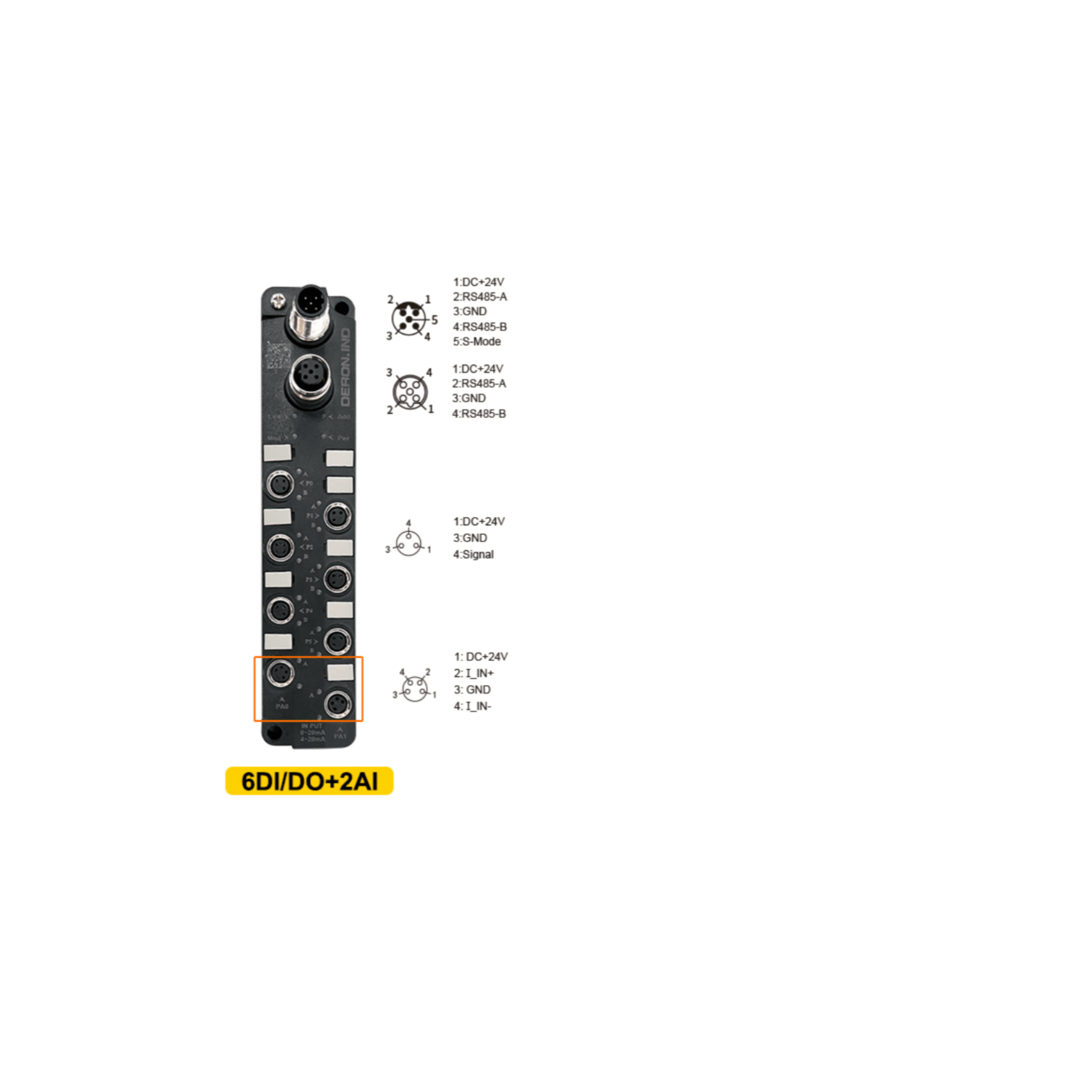

M8扩展模块(6DI/O+2AI)
串行通信(RS485)
通信端口：M12(B-code)
端口：M8 3孔×6+M8 4孔×2
信号类型：6DI/DO+2AI
配置
MD-A102-SW06–MO8P
MO8MD-A102-SW06-N
极性
PNP
NPN
NPN
| 产品规格 | |
| 产品系列 | MD-A102-SW06-□-M08 |
| 通信入口 | 插件式：M12(B-code)5针 |
| 通信级联口 | 插件式：M12(B-code)5孔(5针脚未使用) |
| I/O接口 | 插件式：M8 3孔(数字量)+M8 4孔(模拟量) |
| 电气参数 | |
| I/O通道数 | 8通道 |
| 信号数量 | 6DI/DO(可配置)+2AI |
| 极性 | NPN、PNP |
| 供电电压 | DC24V(18~30V) |
| 模块电流损耗 | ≤40mA |
| 模拟量输入范围 | 0~20mA，4~20mA |
| 控制精度 | 5‰ |
| 数字量输入供电电流 | 200mA |
| 数字量输出供电电流 | 500mA |
| 通信速率 | 1.2Kbps~115.2Kbps可配置 |
| 诊断 | |
| 通信状态 | LED指示，通信报文 |
| 供电监测 | 18~30V正常(绿灯)，＜18V或＞30V异常(红灯) |
| 短路和过载保护 | 干路、支路双重过载保护，短路保护 |
| 一般数据 | |
| 外壳材质 | PC+ABS |
| 防护等级 | IP67 |
| 耐温范围 | -20℃~70℃ |
| 存储温度 | -40℃~85℃ |
| 安装方式 | 直接安装/支架安装 |
| 尺寸(mm) | 164.6L×36W×37.2H |
