工业网关(8口8主站)Modbus RTU
XX协议从站转Modbus RTU主站网关
Modbus RTU主站可配置：通信速率、接口数量(8扩展端口-8主站)
外壳材质
ABS+PC(塑壳)
合金铝
协议类型
PN:PROFINET
EC:EtherCAT
EC:EtherCAT
| 产品规格 | |
| 产品系列 | GW-□-MD8-01；GWM-□-MD8-01 |

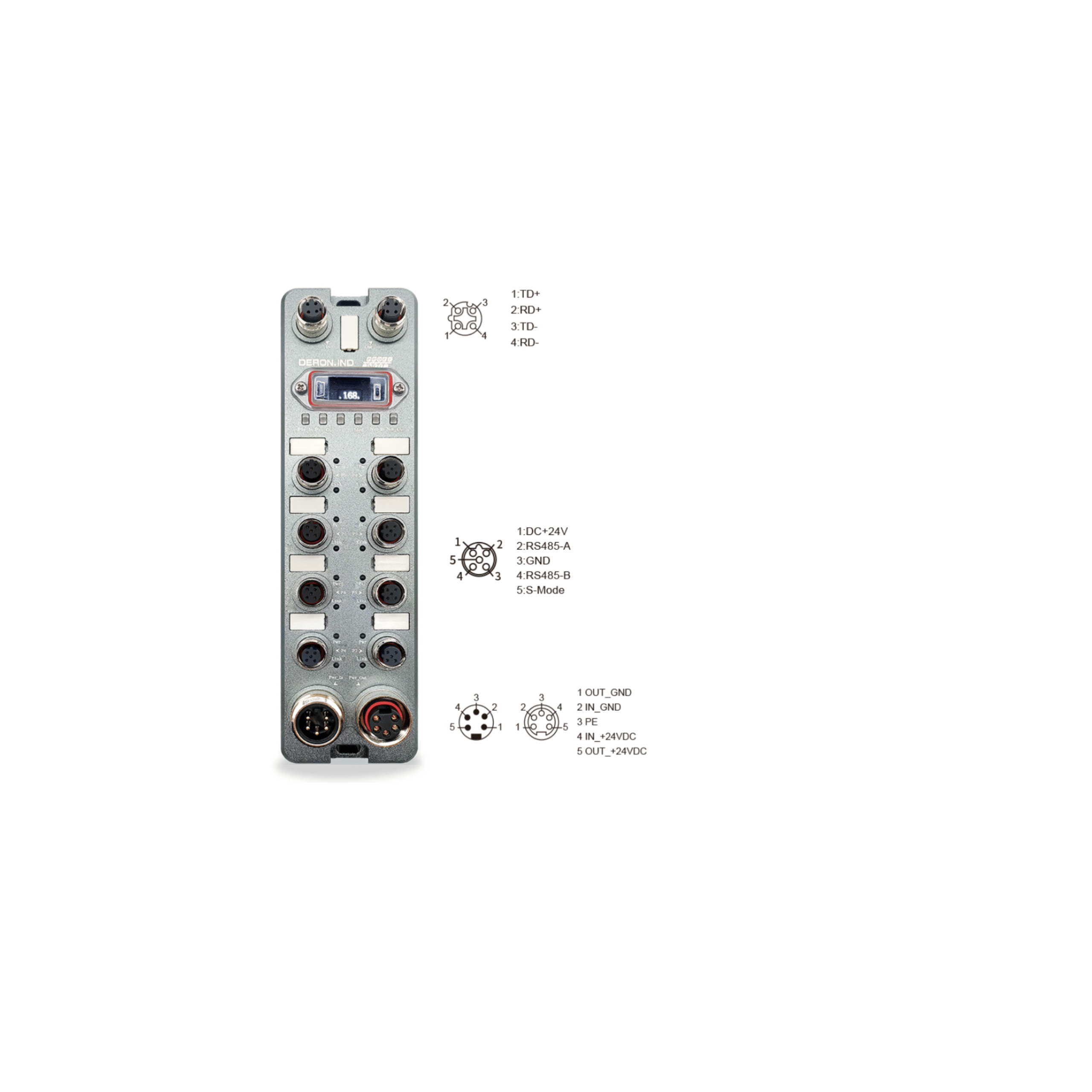

| 通信口 | 接插件：M12(D-code)4孔 |
| 扩展接口 | 接插件：M12(B-code)5孔 |
| 电源入口 | 7/8″孔端 |
| 电源级联口 | 7/8″针端 |
| 总线传输(从站通信) | |
| 通信协议 | PROFINET、EtherCAT |
| 传输速率 | 自动匹配 |
| 地址分配 | PN：自动分配，EC：主站下发配置 |
| 电源供电 | |
| 工作电压 | DC24V(18~30V) |
| 模块电流损耗 | 50mA |
| 扩展及负载供电 | MAX.8A |
| 扩展通信(从站通信) | |
| 扩展通信 | Modbus RTU (RS485) |
| 通信速率 | 1.2Kbps~115.2Kbps可配置 |
| 扩展接口 | 8个 |
| 扩展连接距离 | ≤100m |
| 诊断 | |
| 通信状态 | 有 |
| 供电监测 | 有 |
| 短路和过载保护 | 有 |
| 扩展连接 | 有 |
| 一般数据 | |
| 外壳材质 | PC+ABS(塑壳)、AL-6061(合金铝) |
| 防护等级 | IP67 |
| 耐温范围 | -20℃~70℃ |
| 存储温度 | -40℃~85℃ |
| 安装方式 | 2孔螺栓固定 |
| 尺寸(mm) | 230L×63W×39.5H |
